Le macchine transfer ad asse orizzontale sono generalmente utilizzate ove il pezzo debba essere lavorato su tre facce. Queste macchine possono essere di varie stazioni lavorative, da 4 a 8, e ogni stazione può essere equipaggiata con tre unità di lavoro.
Come per le macchine ad asse verticale, anche qui la logica di controllo - ovvero il movimento delle unità di lavoro e della tavola rotante - può essere idraulica o a CNC per permettere così minor tempo di attrezzamento e maggior produzione.

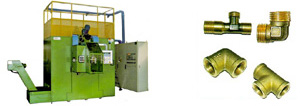

Transfer asse orizzontale ISO 30
FMTREO 12/3
- tavola rotante elettronica TRE 500 comandata da motore brushless (rotazione in 0,6 sec.)
- autocentranti di bloccaggio AOB 22/3000
- 9 unità foratrici idrauliche-elettroniche FO3/100
- 3 unità maschiatrici idrauliche-elettroniche M03/100/P
- caricatore automatico da nastrino o da vibratore (velocità di carico 6 sec.)
- impianto elettrico comandato da PLC/PC
- carterature a norme CE

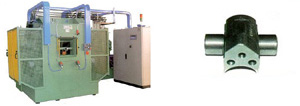

Transfer asse orizzontale ISO 30
FMTREO 7/3
- tavola rotante elettronica TRE 500 (rotazione in 0,6 sec.)
- autocentranti di bloccaggio AOB 24/3000
- 6 unità foratrici idrauliche-elettroniche FO3/120
- 1 unità maschiatrice idraulica-elettronica M03/120/P
- impianto elettrico comandato da PLC/PC
- carterature a norme CE

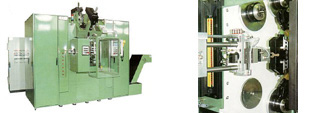

Transfer asse orizzontale ISO 40
FMTREO 12/5
- tavola rotante elettronica TRE 500 comandata da motore brushless (rotazione in 0,6 sec.)
- autocentranti di bloccaggio AOB 24/3000
- 9 unità foratrici idrauliche-elettroniche FO5/120
- 3 unità maschiatrici idrauliche-elettroniche M05/120/P
- caricatore automatico da nastrino o da vibratore (velocità di carico 3 sec.)
- impianto elettrico comandato da PLC/PC
- carterature a norme CE

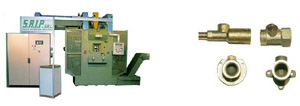

Transfer asse orizzontale ISO 40
FMTREO 12/5 PR
- tavola rotante elettronica TRE 500 (rotazione in 0,6 sec.)
- autocentranti di bloccaggio AOB 24/3000
- 9 unità foratrici idrauliche-elettroniche FO5/120
- 3 unità maschiatrici idrauliche-elettroniche M05/120/P
- 1 dispositivo di prova elettronica di tenuta pneumatica del pezzo lavorato
- impianto elettrico comandato da PLC/PC
- carterature a norme CE
